西桜ビル 新築工事

空気調和換気設備・給排水衛生設備・電気設備

  • 作品制作: H.H. (4年生) 設備専攻

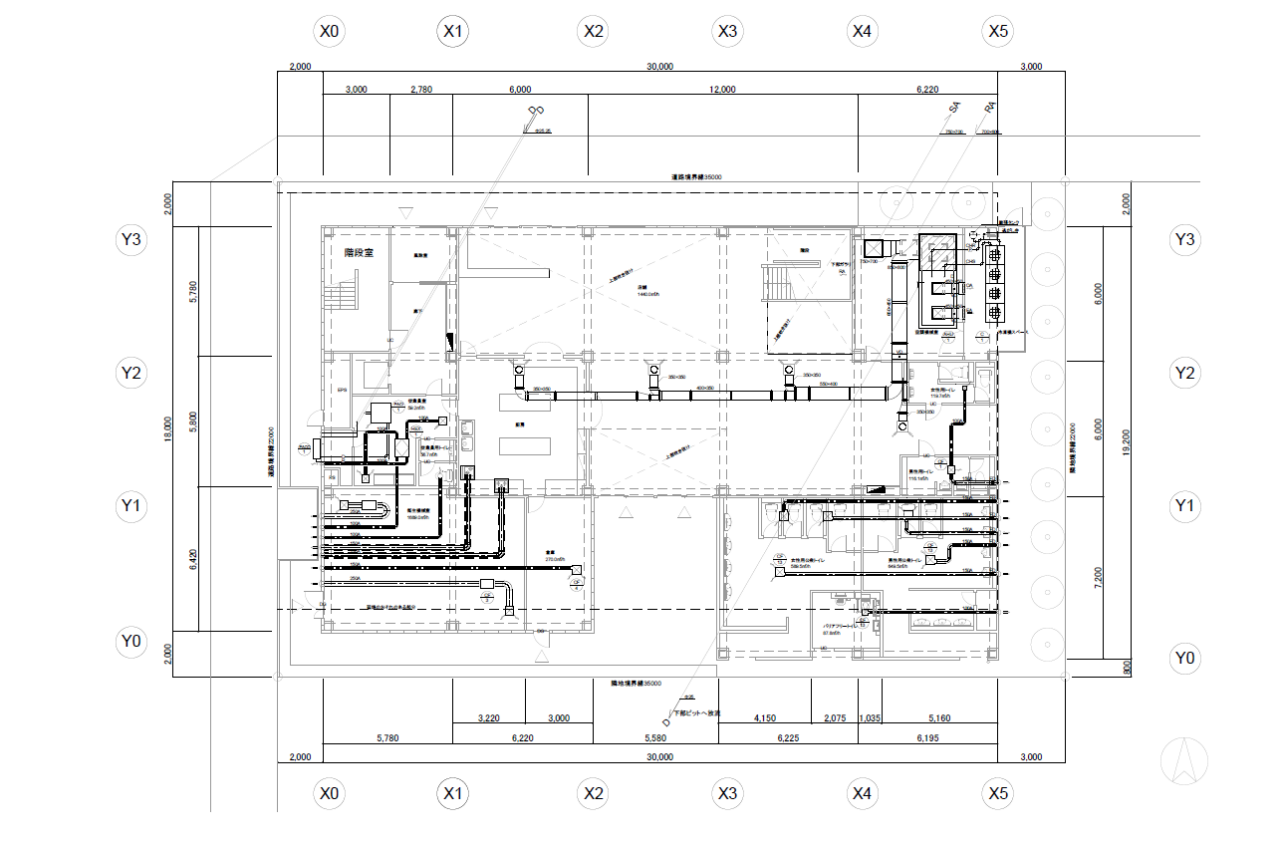

1・2階の店舗部分は吹き抜けの大空間を生かして空調と換気を一体的に計画し、空気が循環する省エネルギーで快適な環境をつくった。3・4階の事務所部分は用途に応じた個別制御による無駄のないエネルギー利用を可能としている。

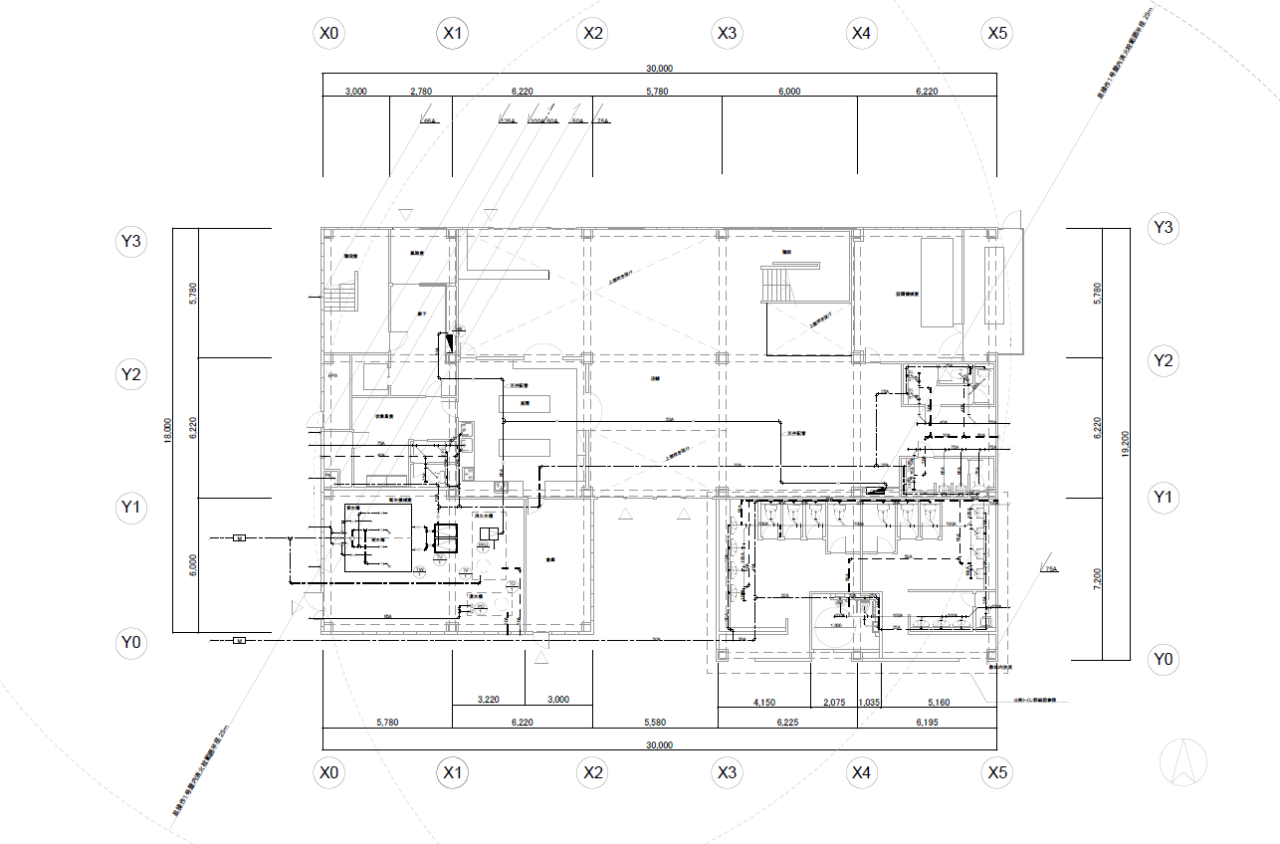

給排水設備は器具をまとめて配置することで、シンプルで合理的な設備計画とした。また雨水浸透を取り入れ、水資源の有効活用と環境負荷の低減に配慮している。

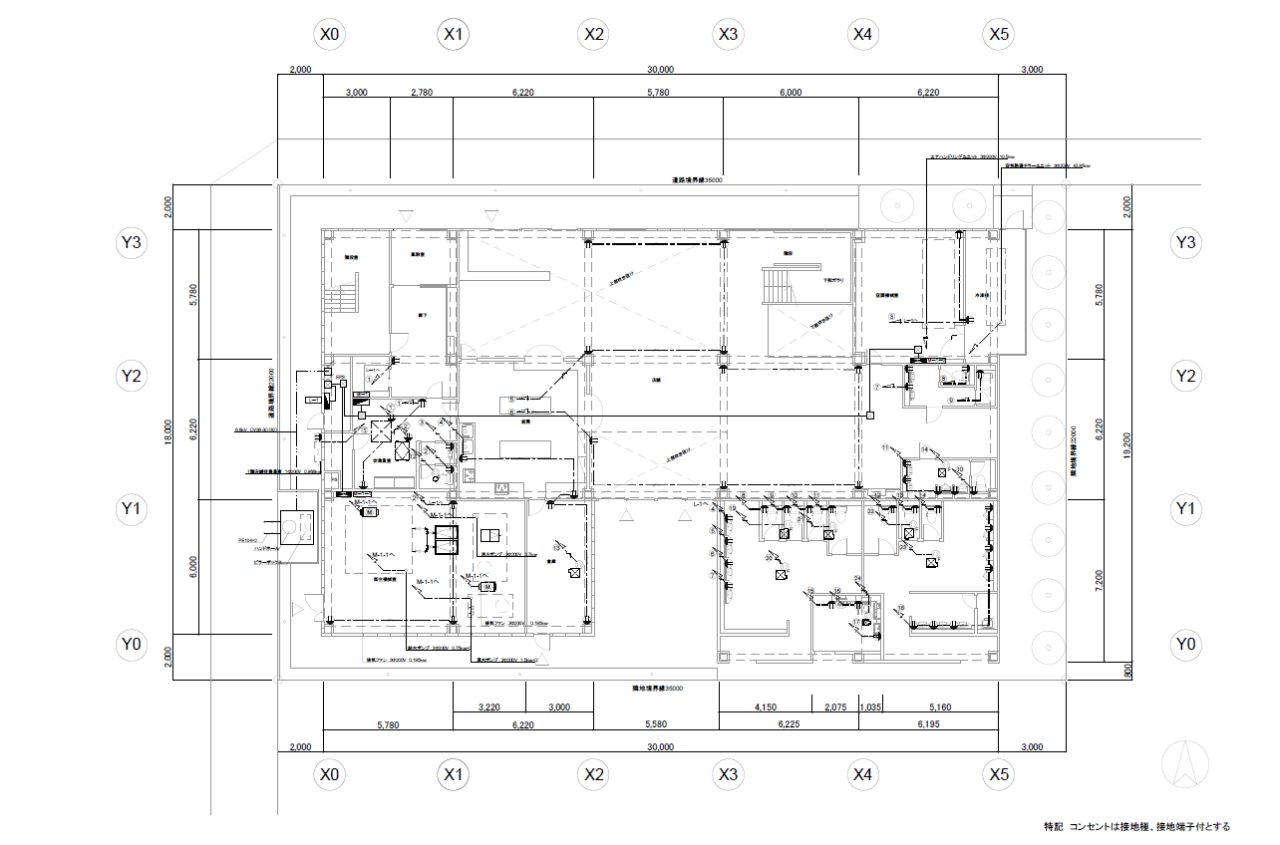

照明には省エネルギー性の高いLEDを採用し環境にやさしい建物づくりを目指している。

作品詳細

制作期間 5ヶ月
使用ソフト AutoCAD、FILDER Cube、office
設計趣旨(作品趣旨)
または作品説明
建物用途 店舗h併用事務所
敷地所在地 東京都港区西新橋
敷地面積 770,00㎡
建築面積 521.43㎡
延べ面積 1,862.23㎡
